安装在辊道下方的热金属检测器
Stato-Sonde Iris Z6500

  • 光导纤维型热金属检测器
  • 安装在辊道下方
  • 高 检 测 精度
  • High detection accuracy

介绍

Iris Z6500(红外智能传感器)是一种高精度的热金属检测器, 专为热轧生产线最具挑战性的应用要求而设 计。
Iris Z6500 由以下三个主要部分组成:

  • 光导纤维光学系统,用于收集并传导热工件发出的红外光,
  • 不锈钢钢管定位保护机构, 用于安装固定和保护设置在其中的光学系统,
  • 传感器电子控制单元, 对光学系统是否接收到红外光作出反应

应用

Iris Z6500 热金属检测器主要用于热轧生产线最困难的检测应用, 除鳞水、严重的水汽、机械障碍、狭小 的空间, 例如以下应用:

  • 方坯, 钢锭, 板坯, 带钢, 板材… 头部及尾部的精确检测
  • 在热轧带钢及热轧板材生产线剪切机前的检测
  • 粗轧机及定宽机前的检测, 用于自动厚度及宽度控制的精确定时

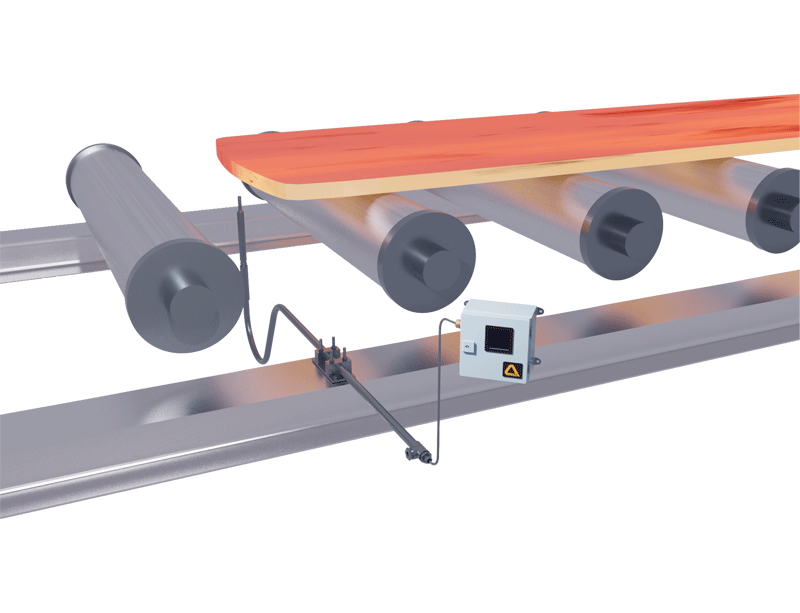

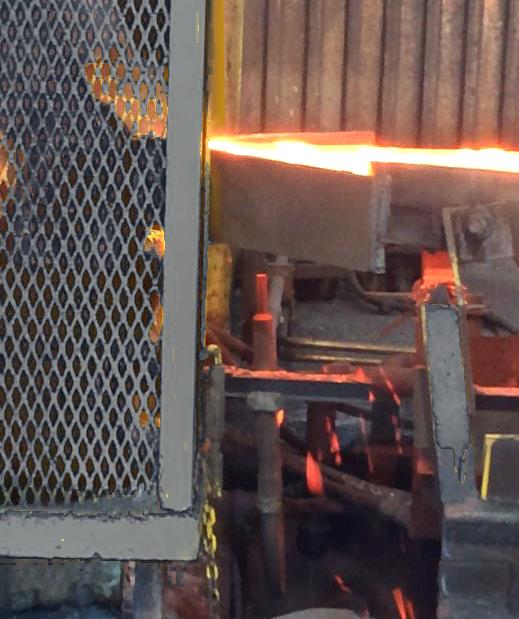

安装在热轧带钢生产线辊道平面下方

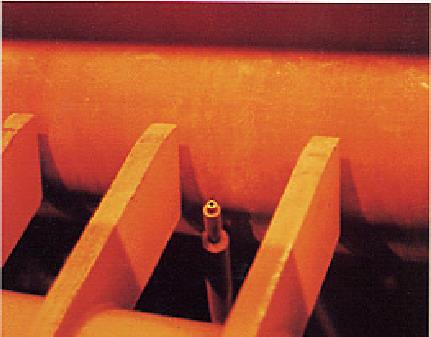

安装在热轧板材生产线辊道的导板间

构造

Iris Z6500 传感器包含了轧线应用中所需的用 于安装及保护目的的所有附件。所有的机械零 部件都是用不锈钢材料制作。其中的主要机械 部件是一个直径一英寸(SCH40S)的折弯不锈 钢钢管。供货中还包括可能需要的延长管, 以 便根据现场情况调整光学前端的安装位置。
不锈钢钢管用安装基座固定, 通常它们被固定 在辊道的支撑结构上。安装基座的设计允许平 移和旋转调整不锈钢钢管的方位, 以便把管口 (光学前端)精确定位在辊道水平面的下方。
在钢管护套的另一端设有一个'T'型装置。必须 在'T'型装置处接入干净、干燥的仪表用气(或 氮气)。气体经钢管护套流过透镜装置周围, 它 能确保透镜装置和光纤束的温度被控制在设计 范围内





从钢管透镜侧喷出的空气的速度能够阻止氧化铁皮、水和其他脏物进入透镜装置而污染透镜。 Iris Z6500 的光学前端由一个小直径透镜组成, 该透镜被牢固地安装在钢管的一端, 钢管的端头还设置了 具有保护功能的不锈钢喷嘴。这些部件的有效设计使该组件能够安装在钢管内,从而使传感器能够定位 在轧制线下方的狭小空间中。

透镜将红外线聚焦到光纤束上, 光纤束将光能量传输到电子系统。电子系统 采用新一代红外光电探测器, 具有灵敏度高、响应速度快等特点。该光电探 测器仅需数微秒的时间便能感知光纤束中有无光能。可以方便地设置Iris Z6500, 以适应客户的独特应用。

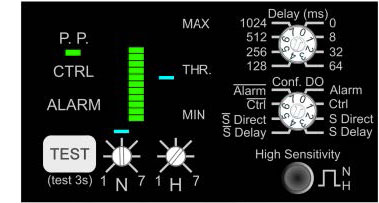

Iris Z6500 的输出是 'ON' 或 'OFF' 的开关信号, 分别表示有无检测到红外光 能。可以设置关断动作的延时时间, 以消除冷斑或氧化铁皮等对传感器输出 信号的影响。

T在通常情况下, 光学前端被安装在辊道平面下方200 mm 处, 并且光轴瞄准辊道中心线。
光导纤维束连接至透镜装置, 经由不锈钢支撑钢管和'T'型装置, 连接至远离光学前端的电子线路箱体。





可选附件

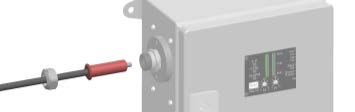

  • 适配套管, 使用IRIS111-09 的光纤束时, 需用该适配套管
    订货号: 7094575





  • 便携式红外辐射测试棒BR4000(锂电池供电)
    订货型号: BR4000
