焊缝定位孔检测器
DTS240 / EMR-M

• 检测视场大
• 响应速度快
• 对环境光不敏感

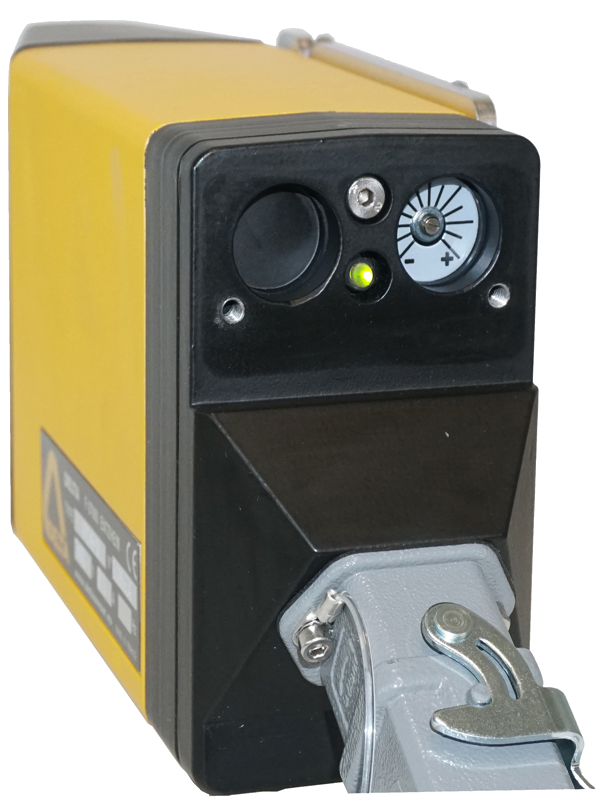

• 可调检测裕度

• 典型应用
• 主要特点

• 典型安装

典型应用

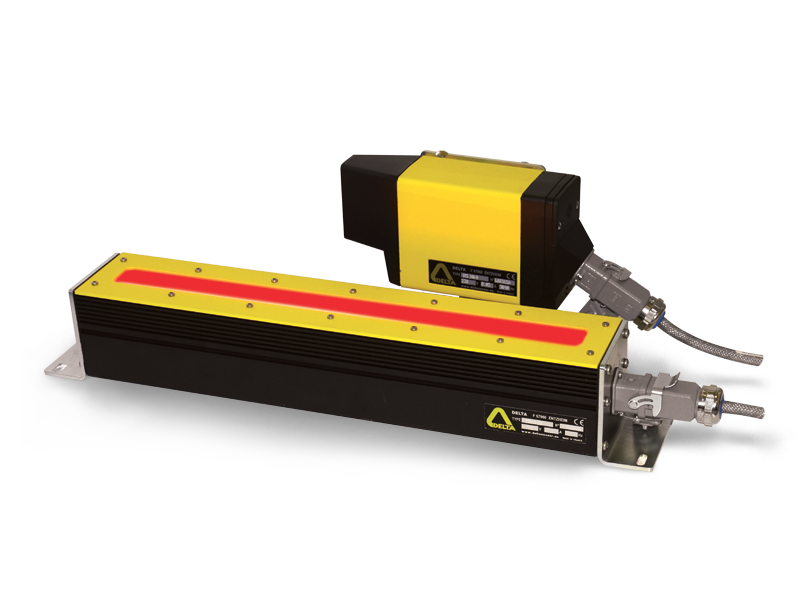

DTS240 是一种光电检测器。当和发光器EMR-M-400 一起使用时, 可以用来检测焊缝定位孔, 以便跟踪、定位带钢之间的连接焊缝。

主要特点

典型安装

DTS240 接收器和EMR 发射器应安装在与生产线轴线相垂直的位置上，以便应对带钢侧移的情况。
应遵循以下几点，以便传感器能正确、可靠工作：

• DTS240 接收器的视场应能完全覆盖定位孔可能出现的横向位置区域。
• EMR-M-400 发射器的有效发光区域应能完全覆盖定位孔可能出现的横向位置区域。
• 在没有定位孔的时候，不管带钢的侧移情况如何，EMR-M-400 发光器都应该被带钢完全遮盖。对于带钢不能 完全覆盖发射器的应用场合，DELTA 也开发出了相应的产品：检测器DTR340。

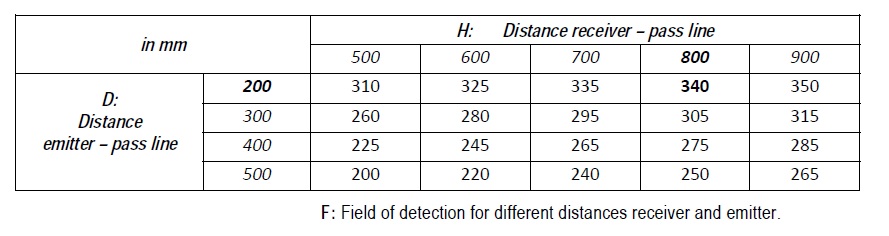

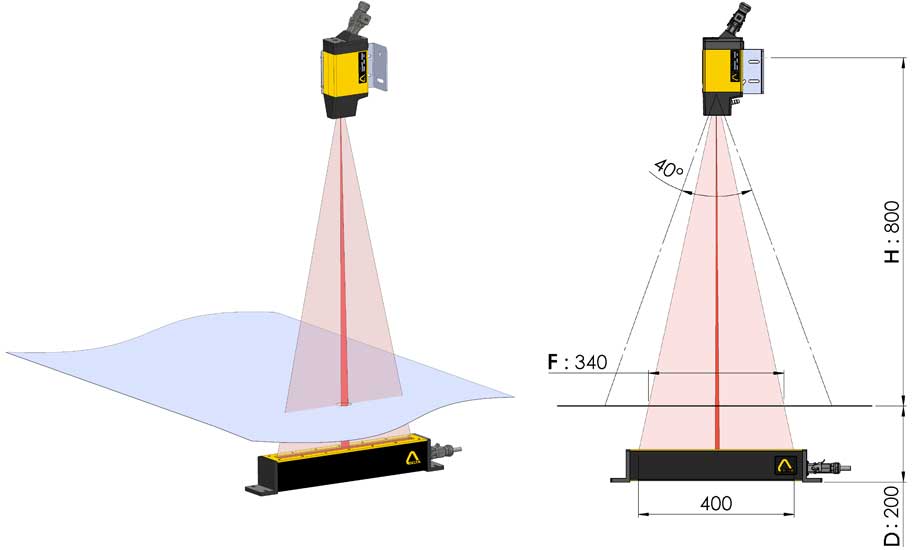

• 下图给出了典型的安装安排，表格给出了在带钢工作平面与接收器及发射器之间的不同距离情况下传 感器的有效检测范围
