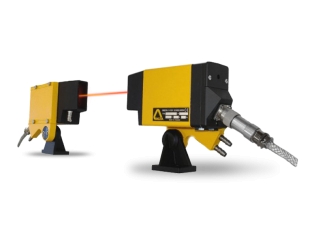

对射式激光光栅
VL / VRG
- 检测热工件或冷工件
- 可见激光光束
- 提供报警信号
- 专为恶劣环境设计
特点
- 激光二极管发出的强度高、方向性好的红色激光光束
- 对环境光不敏感
- 灵敏度可调
- LED指示灯用于指示接收器的工作状态
- 空气吹扫功能
- 可选的水冷旁板,用于环境温度高于50℃时
- 在窗口镜片被严重污染或传感器内部温度过高时,提供报警信号
- 模块式结构,便于快速的维护、保养

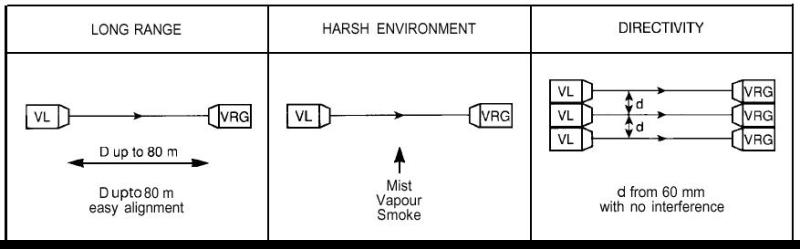

典型应用
光栅VL/VRG为各种工业领域中可能出现的检测问题提供了解决方案,例如:钢铁工业,处理和运输领域等。特别推荐以下运用:
发射器VL发射出经调制的高强度可见红色激光。此激光光束被接收器VRG中装有光学滤光片的光电二极管接收,光电二极管转换出的信号被接收器VRG的后续电路处理。 输出电路根据此调制光束是否被遮挡对输出状态进行切换。光束的调制、特殊的滤光片以及对环境光的自动补偿功能使得传感器对其他光源的光不敏感。
安装调试
强度高、方向性好的可见激光光束使得光栅VL/VRG 的安装简单方便。
用以下程序调整传感器的方位:
- 安装发射器 VL,在观察激光光束打在待检工件上的光斑的同时调整发射器的方位角。
- 观察激光光束打在位于接收器VRG 附近的测试目标上的光斑位置。
- 安装、调整接收器,使得激光光束打在接收器透镜的中心。
- 调整接收器灵敏度电位器,使得灵敏度最大。
- 依次调整接收器的两个轴向方位,找到输出变化时对应的极限位置。
- 将接收器固定在这些极限位置的中心。
这种调整程序将保证:对横截面大于4 cm x 4 cm的工件的检测精度是±1 cm 。调整灵敏度至最佳位置将提高检测精度。
