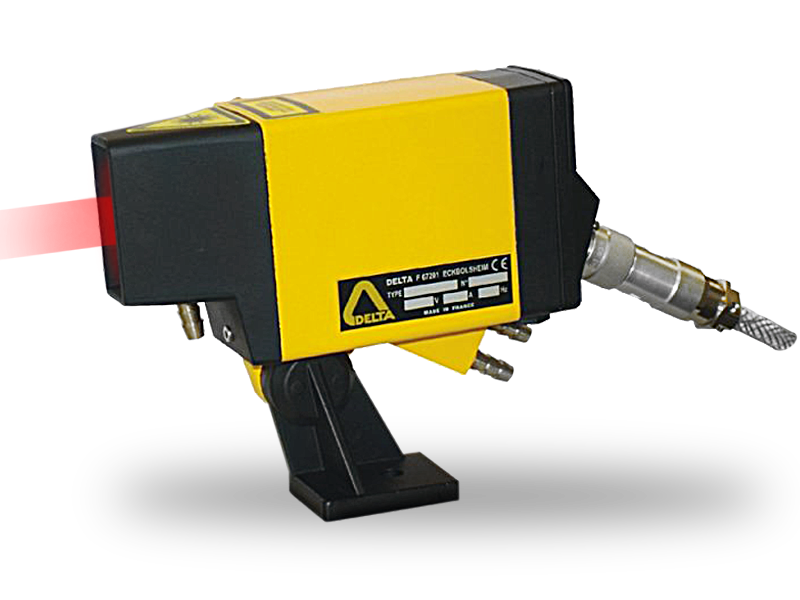

光栅
V3

• 检测热工件或冷工件
• 专为恶劣环境设计
• 可见光光栅

• 优点
• 介绍

• 工作原理
• 安装调试

优点

传感器 V3 和反射器 R一起工作。(参考说明书文件 E 3990)

• 二极管发射的可见红光
• 对环境光不敏感
• 铸铝外壳，并设有具有空气吹扫功能的保护透镜的窗罩和可选的冷却旁板
• 模块式结构，便于快速的维护、保养
• 调整和检查：灵敏度电位器，动作指示灯
• 对物镜或反射器的污染提供报警信号

介绍

光栅 V3 由以下部分组成：

• 由光学透镜、发射二极管、光电二极管、电子线路、继电器或大电流能力晶体管输出电路或光隔离固态继电器输出电路以及电源组成的光电装置本体。
• 可选带保护盖的接线端子输出形式或配有耐高温电缆的连接器输出形式。
• 带有空气吹扫接头的窗口保护罩。
• 在环境温度高于70℃ 时，可选用水冷旁板

工作原理

由发射二极管发出的经调制的可见光被置于传感器对面的棱镜反射器反射回来。反射光被光电二极管接收并转换为电信号，信号被送往处理电路。根据光束是否被遮挡，可判断工件到位与否。光束的调制、特殊的滤光片以及自动补偿功能使得传感器对环境光不敏感。

安装调试

• 1. 定位光束路径

有两种方法定位光束路径

• - 在环境光比较弱、距离比较近的情况下，可看到光束打在反射器上的光斑。
• - 否则，站在反射器的位置看传感器，用肉眼寻找发射管LED 最亮的位置。

• 2. 机械定位

使光束路径靠近待检工件并瞄准反射器，进行安装定位。

• 3. 检测位置的调整

检测位置用灵敏度电位器调整。

当灵敏度调至最大值时，对横截面大于4 cm x 4 cm的工件的检测精度大约是+/-1 cm 。调整灵敏度将提高检测精度。
